大幅减少设置时间，实现高效率，安全的工件夹紧，具有最大的夹持力和最高的重复精度，模具制造和 5 轴加工的理想选择，单次快速启动，仅需 3.5 圈即可快速打开和关闭模块，灵活配置，满足定制化使用需求，与经过验证的零点系统 APS 兼容。
只需 3.5 圈锁定-解锁
重复性<0.005毫米
保持力高达 100 Kn
高钳口表面接触（20Nm 时下拉力 18Kn）
自定心自动补偿钳口
应用/优点
• 大幅缩短设置时间，提高效率
• 以最大夹持力和最大重复精度牢固夹紧工件
• 模具加工和 5 轴机床的理想选择
• 单快速驱动器，只需 3.5 圈即可快速打开和关闭模块
• 灵活配置，适合定制使用
• 与经过验证的APS 零点系统兼容
技术特性
| 王亚辉 QQ：2353585188 手机：18519029373 电话：010-64714988-171 传真：010-84786709-667 邮件：sales12@handelsen.cn |
 |  |
• 直径88mm
• 下拉锁定力18Kn
• 最大扭矩20Nm
• 重复精度<0.005mm
• 下拉力密封高达100Kn
• 2 个自定心和自定位- 补偿锁爪
• 配有 12.9 螺钉

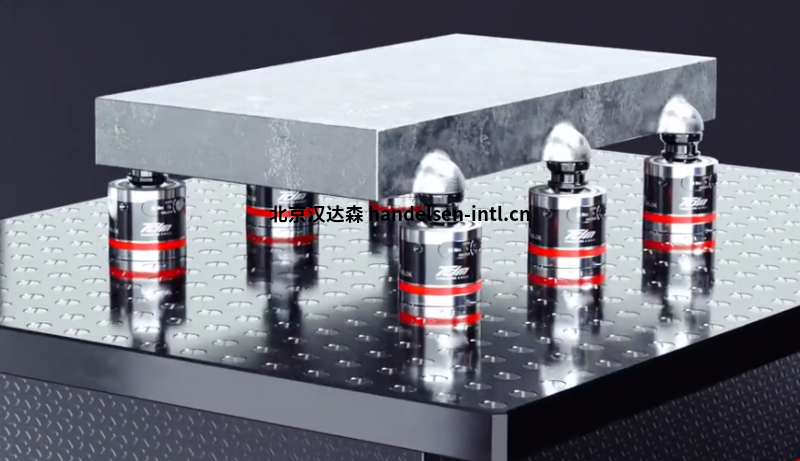

TDM MAG用于铣削工件夹紧的磁性系统
TDM MAG 系统将 MILLTEC AUTOBLOK MAG 技术与 TDM 系统结合使用。
工件的夹紧是通过电磁系统进行的，同时工件通过 TDM MAG 居中。
磁性吸盘上有一系列校准孔，硬化衬套间距为 100mm ±0.01mm，TDM MAG 元件固定在这些孔上。
